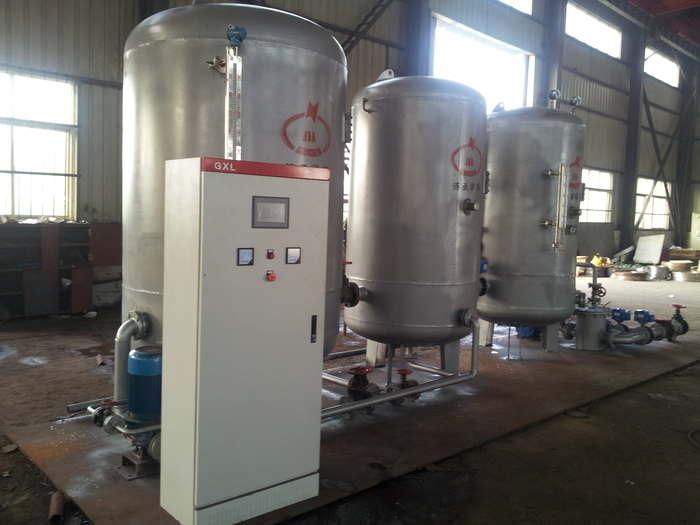

過濾式旋膜除氧器的設計
新型等量過濾式旋膜除氧器的結構特點：
新型等量過濾式除氧器的結構形式。它是由（1）外殼（2）旋膜器（3）沖洗裝置（4）快速排污口（6）淋水器（7）不銹鋼蓄熱填料（8）蒸汽等量分配器（9）上封頭及相關管口焊接制作。
1.外殼：是由筒身和兩個沖壓橢圓形封頭上下焊接制成。
2.旋膜器：由兩個水室、旋膜管、凝結水接管、補充水接管、（3）沖洗裝置（4）快速排污口備用口管組成。
旋膜管是旋膜式除氧器的突出要點，旋膜管長度決定除氧器效果好與差。旋膜管上打有直徑4.9mm 的螺旋形狀小孔 10個，設有計量的若干個旋膜管在同等的壓力下做功，水至旋膜管外向內壁旋轉，形成水膜裙，水膜裙象紙一樣薄。容易被蒸汽加熱到飽和溫度，水在旋膜管內的做功的時間是噴霧填料式除氧器的五倍，也就決定了旋膜的理論數據：起點軸據為 x mm 。
凝結水、化學補水、其它回水經旋膜管呈螺旋狀按一定的角度噴出，形成水膜裙，并與加熱蒸汽在旋膜管內充分熱交換，加熱蒸汽是由下向上，經不銹鋼填料層、淋水器向升把旋膜管的水膜裙加熱到工作壓力下的飽和溫度，除去給水的百分之九十五的氧。
3.淋水器：是由數層交錯排列的角形鋼制件組成，經旋膜器粗除氧的給水、疏水在這里混合進行二次分配，呈均勻淋雨狀落到裝在其下的不銹鋼填料網上。
4.不銹鋼填料層：學名為蓄熱器，是由相互間隔的扁鋼帶及一個圓簡體組成，內裝一定高度特制的不銹鋼網，給水在這里與蒸汽充分接觸，加熱到飽和溫度進行深度除氧，以保證除氧水的含量：低壓大氣式除氧器低于≤30ｕｇ/L。
改造效益
1臺50t/h除氧器的整套改費用大約需要十萬元左右。
綜合分析1臺50t/h除氧器每年節約新蒸汽經費大約三十萬元人民幣；
改造后除氧器出水溶解氧≤15ｕｇ/L，
|
